8.1 Principe de la création automatique de la bathymétrie en temps réel
8.1.1 Les cellules (bathymétriques)
La planète entière est divisée en petits rectangles ou cellules dont le paramétrage dépend de la résolution du système de positionnement : par défaut, avec un GPS ou dGPS classique, la taille de la cellule est de 5 m par 5 m.
Note : la résolution de 5 m par défaut peut être modifiée par l'édition d'un fichier texte interne de configuration. Ainsi, dans le cas de l'utilisation d'un système de positionnement submétrique, la résolution peut être abaissée à 1 m.
Lorsque le bateau navigue et passe dans le cadre géographique de cette cellule, le système Olex vérifie la qualité de l'information de positionnement ainsi que celle de la sonde.
Rappel : si le mode de calcul bathy est paramétré sur Optimal dans le menu Configurations, Olex và utiliser toute une série de filtres des données afin d'éliminer les valeurs aberrantes, douteuses ou erronées.
Ex.: qualité de la réception satellite (nombre de satellite supérieur à 5, coefficient de dilution horizontal inférieur à 2, nouveau positionnement ou sonde s'écartant trop violemment du positionnement ou de la sonde précédent, valeurs zéro, sondes répétées trop longtemps...)
Ainsi les pics improbables ainsi que les zones trop plates sont ignorées.
Si la fenêtre Position GPS comportent des latitudes et longitudes en rouge, cela signifie que la qualité de réception GPS est insuffisante et que par conséquent le calcul de bathymétrie est suspendu.

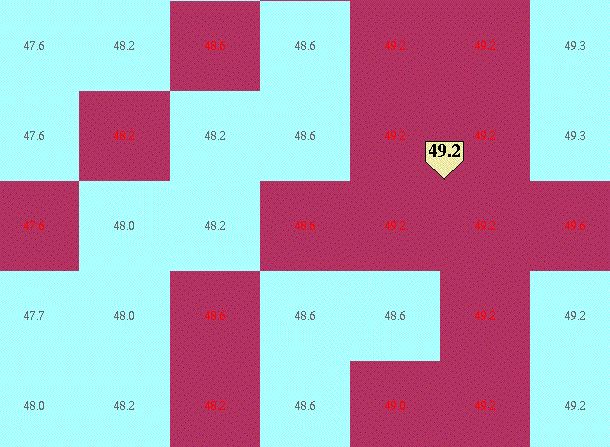

Lorsque les valeurs mesurées sont considérées comme correctes (ou dans le cas d'un paramétrage sans filtrage), la valeur de sonde corrigée du calcul des marées s'affiche dans la cellule en rouge et la cellule prend une couleur violette si le bouton Cellules est activé dans la barre des menus.
Note : à certaines échelles (indicateur 25 mètres environ), les valeurs numériques des sondes s'affichent automatiquement à l'écran avec les cellules de sondes mesurées en rouge.
Néanmoins, il est possible d'afficher les sondes numériques calculées à des échelles plus basses (indicateur 0,5 milles environ) en cliquant sur le bouton Sondes situé dans le bandeau Intervalle.
En même temps, un calcul d'interpolation est lancé pour donner une estime de la profondeur en fonction des valeurs mesurées voisines. Le rayon de calcul est de 0,3 miles par défaut autour de chaque valeur mesurée, mais peut être modifié par l'édition d'un fichier texte interne de configuration.
Il reste évident que pour des raisons mathématiques, plus le nombre de valeurs mesurées est important dans une zone, plus la qualité des valeurs calculées s'améliore.
En résumé, l'historique de navigation sur une zone assure la qualité de la représentation du relief produit.
8.1.2 Rappel : paramètres de calcul
- contrôle de qualité des valeurs de sonde : en mode optimal, les valeurs de sonde sont filtrées pour supprimer les erreurs provenant d'effet de bulles d'air sous la coque ou de perte du fond par le sondeur.
Note : certaines valeurs peuvent survivre à ce filtrage : elles devront être éliminées manuellement
Les autre modes Sans filtrage supprime ce contrôle de qualité et Arrêt suspend le calcul de bathymétrie.
- limite de calcul de la bathymétrie calculée : pour ne pas tenir compte de valeurs de sonde de faible profondeur qui peuvent être de mauvaise qualité (double écho). Une valeur de 5 ou 1à mètres sont recommandées dans le cadre de l'utilisation d'un sondeur pêche.
- correction de marée
