Produit : Olex




Olex se présente donc comme un système d'aide à la navigation
générant des cartes de topographie des fonds sous-marins à l'aide du GPS et du sondeur.
En combinant ces informations avec les données des cartes vectorielles au format S57 ou C-Map CM93,
il se présente comme un système innovant de navigation en 3D.


Caractéristiques

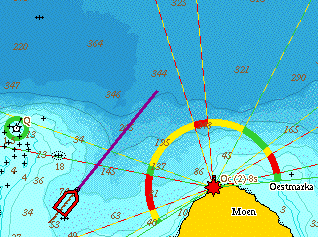

Animation des feux
(cliquer pour voir l'animation)
Visualisation 2D mode relief
Visualisation 2D mode effets de pente
Visualisation 2D mode profil de fond
Visualisation 3D

Olex intègre la dernière génération en matière de cartes électroniques au format vectoriel

  • sélectivité des informations affichées : chaque type d'information (feux, secteurs de feux, noms, aides à la navigation) est regroupée dans des calques que l'utilisateur choisit ou non d'afficher à l'écran. De plus, selon le niveau de zoom, seules les informations pertinentes sont présentées : à des échelles importantes, tous les détails sont affichés mais lorsque l'utilisateur dé-zoome, Olex n'affiche que les informations nécessaires afin de ne pas nuire à la qualité de la visualisation
  • affichage dynamique des informations : ainsi, selon la position du bateau dans un secteur de feux, celui-ci clignote selon la couleur du feu
  • affichage des cartes selon différents angles : il est possible d'afficher la carte classiquement (selon le Nord géographique) mais aussi selon une autre direction, sélectionnée manuellement par l'utilisateur ou asservie à la route du navire (fonction 'Course Up') : le navire est alors affiché pointant vers le haut de l'écran, et les informations cartographiques environnantes réaffichées pour pouvoir être lues horizontalement)


Fonctions traçeur de route : Olex démontre sa facilité d'utilisation

  • simplicité de l'interface utilisateur : le logiciel a volontairement été développé pour permettre une prise en main et une utilisation rapide de toutes ses fonctionnalités
  • ainsi, son utilisation est limitée à l'usage de la souris (ou du track ball) et de boutons de fonctions : il n'y a que trés peu de fonctionnalités pouvant être mise en oeuvre au travers de menus. Note : le clavier peut néanmoins être nécessaire lors de l'insertion de noms ou commentaires personnels sur la carte
  • création simplifiée de marques personnelles, de lignes, de routes ou de zones en plusieurs couleurs
  • sauvegarde automatique et en temps réel des informations personnelles : l'utilisateur n'a pas à se préoccuper de leur sauvegarde sur le disque dur, Olex le fait pour lui. Ainsi, même lors d'une coupure électrique, il pourra sans problème retrouver toutes les informations saisies.
  • affichage rapide des plans : bien que toutes les informations soient mémorisées dans un seul et même fichier, son organisation interne sous la forme d'une base de données géographiques multi niveaux permet un affichage sélectif rapide des informations selon l'échelle d'utilisation
  • mémorisation illimitée : il n'y a pas de limites sur la capacité d'enregistrement des informations. A titre d'exemple, Olex garde en mémoire tous les trajets effectués par le bateau. Ainsi, selon la région choisie, Olex permet d'afficher, trace par trace, les trajets déjà effectués au cours des précédentes années. De même, la carte de bathymérie créée pourra couvrir la terre entière sans crainte d'une quelconque saturation du système


Olex, un concept innovant de génération de cartes du fond sous-marin

  • fonctionnement du calcul de bathymétrie : automatique, en temps réel et en tâche de fond
  • principe : plus le bateau navigue sur une zone, plus la représentation topographique des fonds s'améliore
  • Note : les données de bathymétrie présentes sur les cartes de navigation affichées en fond d'écran ne sont ni prises en compte pour le calcul de la bathy, ni actualisées par les relevés du bateau.
  • puissance de calcul : cellules de 5 m par 5 m
  • outils d'analyse des cartes bathymétriques créées :
    • visualisation 2D de type relief pour un aperçu général
    • mode surfacique par affichage des profondeurs selon une palette de couleurs
    • génération rapide d'isobathes avec choix de l'intervalle (jusqu'à 1 m)
    • zoom précis sur une ligne de sonde avec affichage de l'effet de pente (pour rechercher les accores des fonds par exemple)
    • profils de fond : pour identifier les pics et creux et leur distance par rapport au bateau
    • visualisation 3D avec indication des échelles et distances : pour une compréhension intuitive de la géographique sous-marine (gestion continue de la visualisation 3D)
  • possibilité d'échange entre utilisateurs : les utilisateurs d'Olex sont invités à un programme d'échange des données bathymétriques collectées, soit par l'intermédiaire de notre société, soit entre eux grâce à des fonctions d'import/export
