Produit : module MBES Olex




















Construction 2D/3D automatique et en temps réel
Un outil de contrôle des erreurs des données SMF
Vision ombrage et 3D waterfall
Superposition de la réflectivité
Relief 2D vue ombragée
Visualisation en 2D/3D des isocontours et cellules mesurées
Des cellules bathymétriques sub-mètriques


 Olex avec les sondeurs multifaisceaux (SMF)



Olex est capable de gérer en temps réel les données provenant d’un sondeur multifaisceaux (SMF) ou multibeam.

Son mode opératoire est le même qu’avec un sondeur monofaisceau : Olex créé la bathymétrie en temps réel à l’écran et de manière entièrement automatique grâce à une suite intégrée d’outils de traitement assurant l’épuration des données.
En effet, l’objectif pour Olex consiste à gérer et à traiter de gros volumes de données en un temps raisonnable.
Rappel . : SMF Simrad 1002 avec 111 sondes / cycle et cadence 10 Hz représente environ 100 millions de sondes / 24 heures

Ainsi, de par son caractère de visualisation automatique et temps réel de la couverture effective du levé bathymétrique, Olex s’avère le complément idéal, en matière d’outil de contrôle, d’une chaîne complète de traitement, de validation et de qualification des données multifaisceaux telle que celle proposées par les fabricants de sondeurs ou par les systèmes Caraïbes ou MB-System.
--> voir cours SMF d'Hervé Bisquay

De plus, outre ses fonctions de bathymétrie, Olex préfigure déjà l'arrivée des futurs sondeurs multifaisceaux halieutiques (SMFH) qui permettront une meilleure détection mais aussi identification des espèces démersales et pélagiques.


Caractéristiques

  • visualisation temps réel de la fauchée (environ 7 fois la hauteur d'eau) pour une assurance qualité des données multifaisceaux (durant l’acquisition, édition manuelle pour contrôle des sondes acquises permettant d’effectuer un diagnostic complet du fonctionnement de l’unité de traitement et du transducteur)
  • automaticité du filtrage et du tri des données de position, de l’analyse et de la correction des sondes, des corrections de marées
  • modes de visualisation (comme pour le monofaisceau) des données :
    • cartographique 2D en temps réel (construction d’isobathes),
    • par profils selon des routes prédeterminées,
    • modélisation de terrain 3D par interpolation des sondes,
    • relief 2D haute résolution en niveaux de gris sous différents angles d’éclairage
  • filtrage manuel et automatique des données du M.N.T.
  • traitement et représentation par mosaïque des données de réflexivité
  • enregistrement des données multifaisceaux
  • exportation des données xyz pour un traitement ultérieur
  • importation xyz, fusion extraction
  • impression d’écran
  • rejeu : le logiciel permet également de rejouer des sondages réalisés directement à partir des ‘raw data’ du SMF


Compatibilité

Actuellement ce module est principalement compatible avec les systèmes Kongsberg Simrad et ENL WASSP :

Simrad : EM120, EM300, EM1002, EM3000, EM3002, EM3002D, EM710

EM1002
fréquence
30 khz
95 khz
300 khz
profondeur
10 - 5000 m
5-800 m
0.5-300 m
nombre de faisceaux
135
111
127
dimensions des faisceaux
1° x 1°
2° x 2°
1.5° x 1.5°

Note : pour le moment, Olex n'est pas compatible avec d'autres marques de sondeurs multifaisceaux (type Reson...), concurrents de la gamme des sondeurs Kongsberg Simrad.

Cependant, avec la version 7.4 (janvier 2008), le module multifaisceaux d'Olex est désormais compatible avec le sondeur WASSP de la société néo-zélandaise ENL étudié pour la pêche professionnelle et les surveys en faibles profondeurs et disponible à un coût de 19990 €,

soit une configuration complète de survey SMF
à base d'un portable PC équipé Olex avec WASSP et compas satellitaire (Furuno SC-30)
d'environ 33500 €

Le sondeur multifaisceaux WASSP opère simultanément une double analyse :

  • bathymétrique : analyse morphologique et sédimentaire du fond sur une largeur transversale au navire de près de 3,5 fois la hauteur d’eau avec outils dureté et fonctions de sonar latéral.
    La qualité de son transducteur associée à son traitement de signal en fait un outil idéal pour faire de la bathymétrie précise et rapide en diminuant le nombre de profils sur une zone de survey donnée.
pictures courtesy of ENL

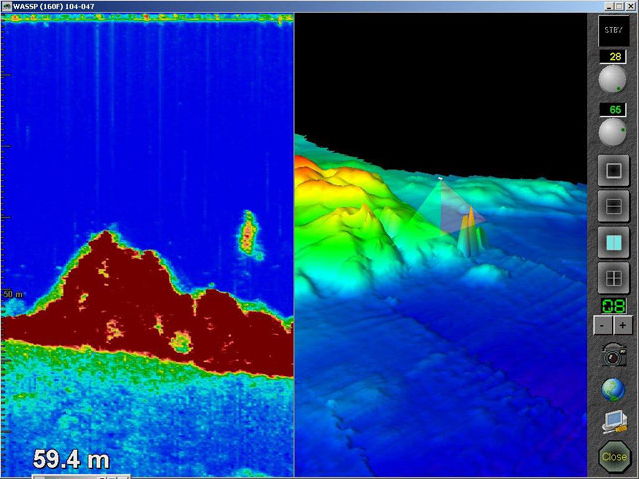

  • halieutique : avec une détection du poisson dans un volume d’eau largement supérieur à un sondeur monofaisceau classique, il offre une précision inégalée, et permet de distinguer les agrégations du poisson, y compris dans une configuration proche du fond.
    Pour la première fois, la pêche professionnelle dispose d’un Sondeur Halieutique Multifaisceaux.
    Jusqu’ici réservé aux instituts de recherche scientifique, le concept multifaisceaux WASSP révolutionne le métier de la pêche, en apportant à la fois un rendement décuplé et une meilleure sélectivité des captures


pictures courtesy of ENL

Le WAASP WMB160F est un sonar grand angle (120°) utilisant une fréquence de 160 khz permettant l'analyse de la colonne d'eau et du fond sous-marin à partir d'une profondeur de 2 mètres jusqu'à une profondeur de 200 mètres avec une haute résolution (15 cm) grâce à ses 112 faisceaux de 1,07°.

Capteurs compatibles pour améliorer les performances du système multifaisceau (roulis et partiellement -correction sur la profondeur uniquement- tangage & pillonnement) :
compas satellitaires Furuno SC30 / SC50, JRC JLR-20, centrale d'attitude à MEMS CDL MiniSense et centrale inertielle Applanix POS MV V4 (Position & Orientation System for Marine Vessel)


Olex_MB demo movie

film Quicktime H264 (.mov)


Références d'utilisateurs

Olex MBES est en fonction pour le moment sur plusieurs navires :

  • Blom Maritime, Norvège : navires "Nordkabel" (avec un SMF EM1002) et "Bintang", (avec un SMF EM3000) :
    Blom qui a gagné un contrat prestigieux avec le Service Hydrographique Norvégien (NHS) pour l'acquisition de données le long des côtes norvégiennes (projet Enhanced ENC production 2002-2006) utilise Olex pour le contrôle de qualité et la visualisation des données multifaisceaux acquises en temps réel
    "Blom Maritime AS uses and resells the automatic seasurveying chart plotter, Olex, which is used for realtime quality control (QC) and visualisation of multibeam data acquisitions. Olex improves the safety of operations and is also used for planning, route design and other applications. Data from the multi-beam echo sounder is imported to Olex on the fly; thus enabling the onboard crew to immediately visualise the sea bed. This gives direct information about the coverage of the bed as well as three-dimensional (3-D) models. This has proven its excellence when carrying out cable- and pipe-line planning with the simultaneous data acquisition.
  • Norwegian Underwater Intervention (N.U.I.), Bergen, Norvège ; sur leur AUV "NUI Explorer" équipé avec un EM3000
  • Norwegian military intelligence service : nom navire secret avec un EM300
  • L'Institute of Marine Research', Svalex and l'Université de Bergen ont récemment mené une expédition géologique autour de Svalbard à bord de leur navire de recherche high tech 'GO Sars' où les données provenant d'un EM1002 étaient traitées sur le logiciel Olex
  • plusieurs systèmes installés chez Statoil ou chez certains de leurs sous-traitants : pour faire du rejeu à partir de données appartenant à leurs archives
  • Canadian Hydrographic Service (C.H.S.), Halifax, Canada : actuellement en test avec un EM1002
  • navire RRS James Cook (NERC Natural Environment Research Counsil) : avec EM120 et EM710
  • société Aspect Surveys : avec EM3002
  • GEBCO : Olex global sounding database, a phenomenal resource for regional bathymetric mapping projects

Exemples :

  • bathymétrie laser aéroportée (Lidar) Tenix LADS Corp : <www.petromin.safan.com>
  • cartographie multifaisceau de récifs de corail en Norvège : <www.imr.no/coral/>
  • étude bathymétrique réalisée sur la côte Ouest de la Suède (Braten) sur le navire de recherche allemand Alkor avec un EM1002 et un SeaBeam 1180 : <www.forumskagerrak.com/>
  • cartographie de la crête mid-Atlantique entre l'Islande et les Azores réalisée sur le navire G.O. SARS avec un EM300 : <www.imr.no/>




Pour plus d'informations
